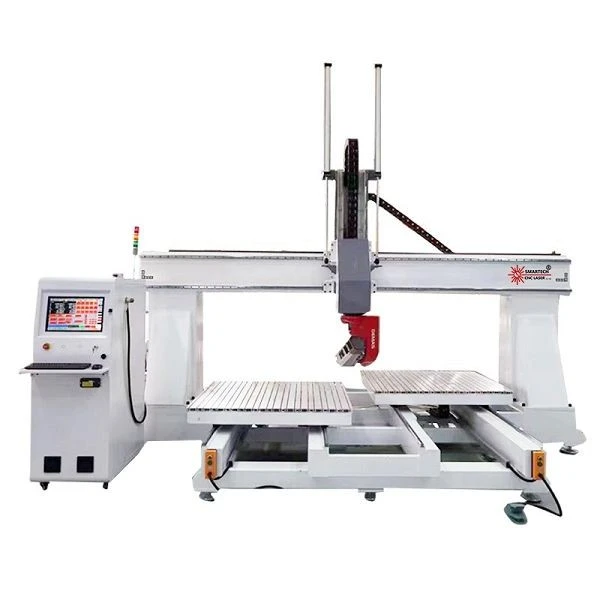

5 Osi CNC Router 1212



#Partięce: 1200x1200 *800 mm *2 tabele

#Hqd wrzeciono

#Taiwan Inwerter Delta

#Demas 5 Axis Head

#Taiwan TBI Ball Surce, Tajwan Hiwin Linear Square Rails

#Syntec kontroler

#Tabela T-Slot

#Servo Silnik

#Ubrication System do konserwacji maszyn

#Leakage Protector (chroń operatorów)

#Famous Schneider Electrical Parts

#Big Control Box

#TOOLS I BOX

#Automatyczny czujnik bezpieczeństwa

#Leki obrońcy w celu ochrony bezpieczeństwa operatorów

#Full zamknięte linie holownicze

#Voltage: 380V 3 faza



5- Axis CNC Router 1212 - Kompleksowy przegląd

A 5- Axis CNC Router 1212to wysokiej klasy system obróbki zObszar roboczy 1200 mm x 1200 mm (4'x4 ')Ipięć osi ruchu(X, Y, Z i dwie osie obrotowe). Ten maszyna umożliwiazłożone rzeźbienie 3D, podcięcia i obróbka wielostronnabez zmiany pozycji obrabiania, czyniąc go idealnymZastosowania lotnicze, motoryzacyjne, medyczne i artystyczne.



🔹 Kluczowe funkcje

1. 5- ruch osi



Osie liniowe (x/y/z):Standardowe cięcie wzdłuż trzech samolotów.

Osie obrotowe (A/B lub A/C):

Oś A:Przechyla wrzeciono lub przedmiot obrabiany (zwykle ± 120 stopni).

Oś b/c:Obraca przedmiot obrabiany (ciągły 360 stopni).

Jednoczesne 5- obróbka osiW przypadku złożonych geometrii (np. Ostrza turbiny, formy, rzeźby).



2. Komponenty o wysokiej precyzji



Przewodniki liniowe i śruby kulowe(± 0. 02 mm Dokładność).

Ciężka żeliwna/stalowa ramaDo pracy bez wibracji.



3. Opcje wrzeciona



Wrzeciono szybkie (24, 000-40, 000 obrpm):Aby uzyskać drobne detale w drewnie, tworzywa sztuczne i miękkie metale.

Wrzeciono wysokotorowe (5 kW-15 kW):Do obróbki aluminium, mosiądzu i kompozytów.



4. Kompatybilność materiału



Metale:Aluminium, mosiądz, miedź, miękka stal (z płynem chłodzącym).

Tworzywa sztuczne:Acryl, PVC, poliwęglan.

Drewno i kompozyty:Drewno, MDF, włókno węglowe.



5. CNC Control & Software



Kontrolery:Siemens 840d, Heidenhain, Syntec.

Oprogramowanie:Fusion 360, Mastercam, Powermill, Hypermill.

6. Opcje pracy



Tabela próżniowa:Do płaskich materiałów.

Oprawy obrotowe:Dostosowane do cylindrycznych lub nieregularnych obrabiów.

Niestandardowe przyrząd:Dla specjalistycznych części (np. Implanty medyczne).

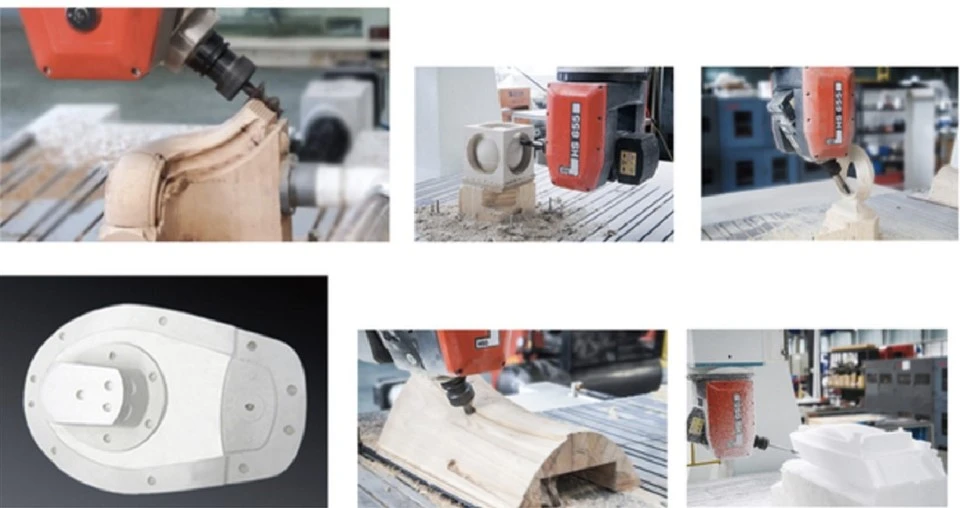

🔹 Zastosowania

✔ Lotniczych:Ostrza turbiny, komponenty silnika.

✔ Automobilowy:Prototypy, formy, lekkie części strukturalne.

✔ Medyczny:Implanty ortopedyczne, narzędzia chirurgiczne.

✔ Sztuka i rzeźba:Skomplikowane rzeźby 3D, posągi.

✔ MODEM I DIM MOCINE:Złożone formy wtryskowe, umiera naciśnięcie.





PARAMETR	Oś	Oś C.
REDUKTOR	Silnik CRV27C	Silnik CRV27C
Współczynnik redukcji	1:190	1:190
Ciągły moment obrotowy	470 nm	470 nm
Maksymalny moment obrotowy	680 nm	680 nm
Maksymalny kąt obrotu	±110	±110
Dokładność pozycjonowania osi	1min kątowy	1min kątowy
REDUKTOR	Qinchuan	Model: 27C
	Oś	Oś C.
Silnik serwo	Serwo	Serwo
Servo Motor	400W/750W	750W
Servo Motor enkoder	wartość bezwzględna	wartość bezwzględna
REDUKTOR	harmoniczny	RV
Maksymalny ciągły moment obrotowy	167	215
szczytowy moment obrotowy	568	680
Współczynnik redukcji	1:131	1 :131. 147586
Wałek maksymalny kąt obrotu	+- 110	+-360
Dokładność pozycjonowania osi	1 minuty łukowe	1 minuty łukowe
Waga		40 kg









Opis produktu: 5 osi maszyny do grawerowania drewna

1. Łatwa operacja PLC System kontroli, stała wydajność, mocna funkcja, łatwa operacja

2. Dobrze znane wrzeciono i DeMas /Demas 5 Osi głowica, wysoka precyzja, długi czas życia, stałą pracę

3. Dobrze zaprojektowane stalowe łóżko tokarki całego odlewu, dobrze spawane, brak zniekształceń dla całej konstrukcji.

4. Adopt Tajwan Hiwin Linear Square Porad System, pracujący stale, wysoka precyzja, długi czas życia.

5. Ruchalna struktura stołowa, działająca bardziej stale niż w przypadku poruszającej się bramu, szczególnie podczas grawerowania falowanej płyty

6. Zróżnicowana kontrola. Może kontrolować prędkość pracy, prędkość ustawienia linii powietrza i noża osobno, co poprawia oba

Przetwarzanie jakości/ wydajności

7.8 PCS Automatyczna zmiana narzędzi

8. W pięcioosiowym centrum obróbki na poziomie podstawowym ze światową najwyższej klasy kontrolerem zaprojektowanym dla najbardziej wymagających

Wymagania dotyczące przetwarzania, maksymalna precyzja i cała - okrągła doskonałość.

9. Features World Top Class Components

10. MACHINE Centrum z 5 synchronizującymi osiami interpolowanymi; Rotacja punktu środkowego narzędzia w czasie rzeczywistym (RTCP),

Dobrze nadające się do przetwarzania krzywej 3D.

11. Twin Projekt tabeli podwaja wydajność produktywną, umożliwiając ładowanie operacji rozładunku na jednej stacji

bez przerywania cyklu pracy.
